Автоматизированное рабочее место ЮНИТРОНИК-АРМ
-
Назначение
Автоматизированное рабочее место ЮНИТРОНИК-АРМ состоит из двух и более АПКП "Юнитроник-496М", для управления общей противопожарной автоматикой.

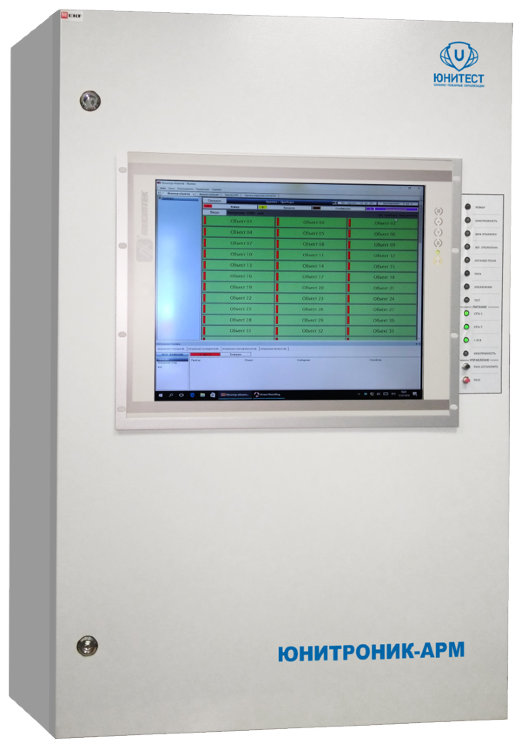

Представляет собой промышленный компьютер на базе процессора Intel "Core i7" с установленной операционной системой Windows 7 и ПО "АРМ Мониторинг". На передней панели прибора расположен 19" TFT монитор с сенсорным вводом.
Особенности:
- В стандартной комплектации имеет 4 порта RS-485, к каждому из которых может быть подключено до 8 АПКП.
- Обменивается данными с подключенными АПКП, и при возникновении сигнала "Пожар" в одном из заданных Объектов или группе УПА в АПКП-источнике формирует сигнал "Пожар" в специально созданных Объектах (разделах) в других АПКП. По сформированному сигналу «Пожар» производится включение управляющих адресных устройств как в самом Объекте, так и в группе УПА, к которой привязан созданный Объект. Наличие адресных устройств в созданном Объекте не является обязательным условием.
- Обеспечивает дистанционное управление отдельными направлениями системы дымоудаления, пожаротушения, оповещения и другими противопожарными системами. Дополнительно для удобства управления этими системами с помощью одной кнопки к АРМ могут быть подключены пульты светодиодной индикации СДИ-1. Пульты СДИ-1 подключают к назначенному выделенному порту RS-485. К этому порту АПКП не могут быть подключены.
- На каждое поле пульта СДИ-1 может быть выведено отдельное направление дымоудаления или пожаротушения для дистанционного управления и индикации состояния. При этом соседние поля могут быть связаны с Объектами из других АПКП.
- При отмене пожарной тревоги в АПКП-источнике АРМ передает соответствующую команду связанным АПКП.
- Таблица связей между Объектами АПКП формируется с помощью Конфигуратора АРМ Мониторинг.
- АПКП и АРМ непрерывно проверяют исправность линии связи на обрыв и короткое замыкание. При неисправности линии на дисплее АПКП и АРМ возникает соответствующее сообщение.
- АРМ имеет аппаратный Watchdog, повышающий надежность работы и стойкость к внешним воздействиям. При отсутствии отклика от центрального процессора происходит перезапуск контроллера с автоматическим восстановлением работоспособности.
- Питание АРМ осуществляется от двух независимых вводов однофазной сети переменного тока 220/230В частотой 50/60 Гц и напряжением 150/260 В.
- Через сеть Ethernet могут быть подключены компьютеры с ПО «Мониторинг» для организации дополнительных автоматизированных рабочих мест.
- По отдельному заказу АРМ комплектуется дополнительными портами RS-485, позволяющими расширить емкость сети АПКП – до 8-ми АПКП на каждый новый порт. Общее число АПКП, подключаемых к АРМ, не ограничено.
- Для удобства работы к АРМ могут быть подключены радиопроводные клавиатура и мышь.
-
Характеристики:
Количество портов RS-485 4 Количество дополнительных портов RS-485 не ограничено Количество подключаемых СДИ-1 на один порт RS-485 7 Длина линии RS-485 при использовании кабеля UT 105нг(А)-FRLS FE 180 1х2х0,5mm или UT 105нг(А)-FRHF FE 180 1х2х0,5mm, м 1000 Средняя наработка на отказ, ч 60 000 Срок службы Контроллера, лет 10 Масса, не более, кг: 30Производитель: ЮнитестТип оборудования: Приборы приемно-контрольныеГабаритные размеры, мм: 1000 × 650 × 300Диапазон рабочих температур, °С: -20... +60 -
-
Техническое описание
Скачать -
