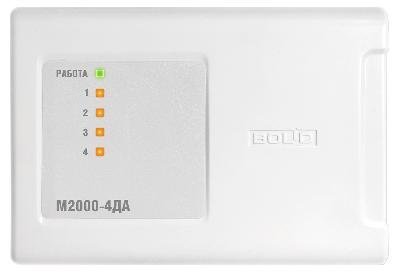

Модуль ввода-вывода М2000-4ДА
-
Назначение изделия
Модуль ввода-вывода с протоколом Modbus предназначен для работы в составе систем автоматизации различных инженерных систем зданий: вентиляции и кондиционирования, отопления, холодного и горячего водоснабжения, систем водоотведения, обогрева кровли и т.д.
Модуль поддерживает обмен данными в сети RS-485 по протоколу Modbus как ведомое устройство и позволяет управлять имеющимися в его составе 2-я реле и 2-я транзисторными выходами, считывать состояния 4-х дискретных входов типа «сухой контакт» и значения 4-х аналоговых сигналов 0-10В.Особенности
Модуль ввода-вывода позволяет:
- осуществлять управление дискретными выходами, в соответствии с сигналами и данными, полученными по сети RS-485 по протоколу Modbus по команде мастер устройства в сети Modbus
- преобразовывать измеряемые аналоговые сигналы в цифровой код и приводить их к физическим величинам для передачи результатов измерения по сети RS-485
- реализовать простую логику – 'И', 'ИЛИ', 'НЕ', зависимости выходных дискретных сигналов от входных дискретных сигналов, тактируемых ШИМ генератором работая независимым устройством
- прибор работает ведомым устройством по протоколу Модбас -
Характеристики:
Напряжение питания, В 10.2…28.4 включ. Количество релейных выходов 2 Потребляемая мощность, Вт 2 (без учёта потребления нагрузки транзисторных выходов) Коммутируемое напряжение контактов реле, В 30 Количество аналоговых входов 4 Коммутируемый ток контактов реле, А 1 Измеряемое напряжение, В от0…10.0 включ. Количество выходов ОК 2 Разрешающая способность, мВ 3 Коммутируемый ток (максимальный), А 1 Количество дискретных входов 4 Тип интерфейса для связи с внешним оборудованием RS-485 Выходное напряжение, В подключенного к дискретному входу - 5 Протокол передачи Modbus (в режимах RTU и ASCII) Производитель: БолидТип оборудования: Приборы приемно-контрольные, Интегрированная система «ОРИОН» «Болид» -
-
Руководство по эксплуатации
Скачать -
