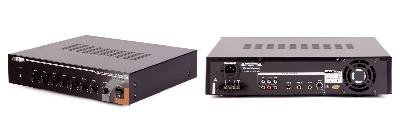

Трансляционные усилители АА-60/120/240/360/480 (далее – усилитель или блок) предназначены для микширования и усиления звукового сигнала с целью его дальнейшей трансляции на громкоговорители.
К данным блокам может быть подключено 2 источника аудио сигнала.
К блокам также можно подключить до 3-х микрофонов.
Уровни линейных и микрофонных входов регулируются при помощи ручек на передней панели.
Выходной каскад усилителей содержит трансформатор, который дополнительно повышает напряжение усиленного сигнала. Это необходимо для минимизации потерь в линии.
К высоковольтным выводам усилителей необходимо подключать только специализированные громкоговорители, содержащие трансформатор.
Кроме высоковольтных, усилители также имеют “низкоомные” выводы, для подключения стандартных акустических систем.
Регулировка усиления осуществляется при помощи регулятора на передней панели блоков.
Питание усилителей осуществляется от переменного напряжения 220В.
Конструктивно блоки выполнены в настольном исполнении. В комплекте поставляются крепежи (уши) для установки усилителей в 19” электротехнический шкаф. В комплекте поставляются крепежи (уши) для установки усилителей в 19” электротехнический шкаф.
| aa-60: | 60 вт |
| aa-120: | 120 вт |
| aa-240: | 240 вт |
| aa-360: | 360 вт |
| aa-480: | 480 вт |
| выход/сопротивление | 100 в, 70 в, 4~16 ом |
| частотный диапазон | (+1/-3 дб) 100 гц - 16 |
| общие нелинейные искажения | не более 0,1 % |
| отношение сигнал/шум | не менее 66 дб |
| чувствительность/сопротивление | |
| mic 1~3 | |
| mic 1~2 | |
| линейный выход/сопротивление | |
| глубина регулировки тембра | |
| вч | |
| нч | |
| система защиты | постоянный ток на выходе, перегрузка, короткое замыкание |
| питание | ?220 в, 50 гц |
| потребляемая мощность | |
| aa-60: | 120 вт |
| aa-120: | 240 вт |
| aa-240: | 480 вт |
| aa-360: | 720 вт |
| aa-480: | 960 вт |
| масса | |
| aa-60: | 6 кг |
| aa-120: | 8 кг |
| aa-240: | 10 кг |
| aa-360: | 12 кг |
| aa-480: | 12.6 кг |
