Назначение

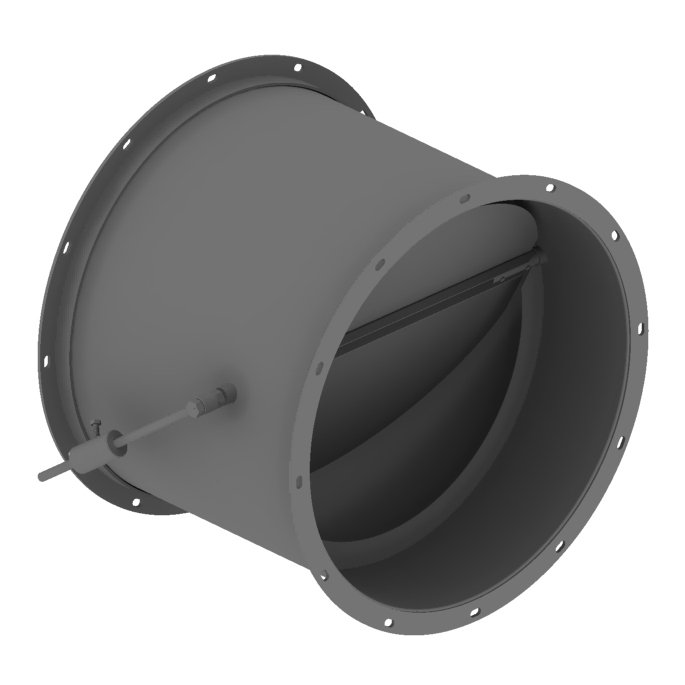

Клапаны обратные общего назначения предназначены для предотвращения перетекания воздуха при отключенном вентиляторе. Клапан может быть установлен как в горизонтальном, так и в вертикальном воздуховоде. При установке клапана в вертикальном воздуховоде (предварительно снять с клапана систему тяг) поток воздуха должен быть направлен снизу вверх. Рекомендуемая скорость движения воздуха перед клапаном - не менее 6 м/с.
Клапаны обратные общего назначения изготовлены из углеродистой стали. Клапаны КО диаметром 250-1250 мм изготавливаются из углеродистой стали.
Характеристики
Габаритные и присоединительные размеры (мм) клапанов типа КО из углеродистой стали
| Модель | d корпуса | D | C | Масса, кг | |
| -1 (короткий) | -2 (длинный) | ||||
| КО-250 | 1,0 | 250 | 50 | 235 | 5,5 |
| КО-315 | 315 | 300 | 7,54 | ||
| КО-400 | 400 | 385 | 10,39 | ||
| КО-500 | 500 | 485 | 16,7 | ||
| КО-630 | 630 | 580 | 21,0 | ||
| КО-800 | 800 | 615 | 30,0 | ||
| КО-1000 | 1000 | 64 | 615 | 37,0 | |
| КО-1250 | 1250 | 615 | 45,5 | ||
Потери давления в клапане
| Модель | Характеристики | ||
| Потери давления при полностью открытом клапане P, Па | Коэффициент местного сопротивления | ||
| При V13 м/с на горизонтальных участках | При V6 м/с на вертикальных участках | При V6 м/с на вертикальных участках | |
| КО-250 | 4 | 0,04 | 0 |
| КО-315 | 5 | 0,07 | |
| КО-400 | 7 | 0,12 | |
| КО-500 | 11 | 0,26 | |
| КО-630 | 11 | 0,52 | 0,03 |
| КО-800 | 12 | 1,1 | 0,06 |
| КО-1000 | 21 | 2,25 | 0,12 |
| КО-1250 | 32 | 4,57 | 0,25 |
Пример обозначения:
Клапан обратный КО-1-630 где: КО – клапан обратный общего назначения круглого сечения из углеродистой стали;630 – типоразмер (по диаметру присоединения), мм;
1 – глубина клапана (1 - короткий; 2 - длинный). Внимание! Завод-изготовитель постоянно совершенствует свою продукцию и оставляет за собой право на внесение изменений в технические характеристики, цвета, цены, комплектации и т.п., представленные на данном сайте, без предварительного уведомления. Обращаем Ваше внимание на то, что все представленные на сайте изображения и информация, касающаяся комплектаций, технических характеристик, цветовых сочетаний, а также стоимости носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Гражданского кодекса Российской Федерации. Для получения подробной информации о продукции, пожалуйста, обращайтесь к менеджерам компании.
