Назначение
1.1 Модули пожаротушения тонкораспыленной водой МУПТВ-13,5-ГЗ-ВД (toC = -10;-30;-50) (далее по тексту МУПТВ), предназначены для локализации и тушения пожаров классов А, В и электрооборудования, находящегося под напряжением до 1000 В.
1.2 МУПТВ не предназначены для тушения пожаров:
- веществ, реагирующих с водой (щелочные и щелочно-земельные металлы);
- веществ, горение которых может происходить без доступа воздуха.
1.3 МУПТВ могут быть выполнены в трех исполнениях с температурными диапазонами эксплуатации от минус 10°С до плюс 50°С, от минус 30°С до плюс 50°С и от минус 50°С до плюс 50°С. Эксплуатация МУПТВ допускается при относительной влажности не более 95% при температуре 25°С.
1.4 МУПТВ предназначен как для тушения локальных очагов пожара, так и для пожаротушения всего помещения по площади.
1.5 МУПТВ является исполнительным элементом в автоматических и автономных установках пожаротушения.
1.6 МУПТВ является изделием многоразового использования.
1.7 Вытеснение жидкого огнетушащего вещества (ОТВ) производится газом,вырабатываемым газогенерирующим элементом - источником холодного газа (ИХГ) ИХГ-13,5(М)-01 СИАВ 066614.025.000 ТУ.

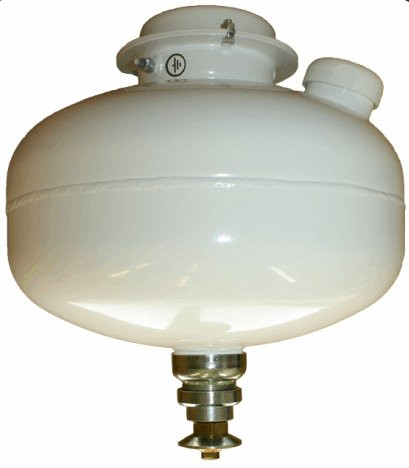

1.8: МУПТВ-13,5-ГЗ-ВД-01-01(toC = -10) ТУ 4854-024-54572789-16 – модель корпуса 01 для пожаротушения с высоты от 2,5 до 4 м, температурный диапазон эксплуатации от минус 10 до плюс 50oС.
Принцип работы
МУПТВ приводится в действие от импульса тока, который может вырабатываться приборами приемно-контрольными охранно-пожарными, кнопкой ручного пуска, электронными узлами запуска (например, устройство сигнально-пусковое автономное автоматическое УСПАА-1 ТУ 4371-032-00226827-99, устройство сигнально-пусковое УСП-101 ТУ 4371-004-21326303-96). После подачи электрического импульса на выводы элемента электропускового ИХГ генерирует газ, который создает давление внутри корпуса МУПТВ для вскрытия мембраны и выпуска через насадок-распылитель в зону горения тонкораспыленной струи ОТВ.
| масса муптв без отв, кг, не более | 8,8 |
| объем, дм3 (масса, кг) отв в муптв с температурным диапазоном эксплуатации: | |
| - от минус 10 до плюс 50oс; | 13,5+0,2 (14,5+0,22) |
| - от минус 30 до плюс 50oс; | 13,5+0,2 (15,4+0,23) |
| - от минус 50 до плюс 50oс; | 13,5+0,2 (16,3+0,24) |
| масса муптв полная, кг, не более, для температурного диапазона эксплуатации: | |
| - от минус 10 до плюс 50oс; | 23,5 |
| - от минус 30 до плюс 50oс; | 24,4 |
| - от минус 50 до плюс 50oс; | 25,3 |
| инерционность муптв (время с момента подачи пускового импульса на элемент электропусковой модуля до момента начала выхода отв из выпускного отверстия насадка - распылителя), с, не более | 3 |
| время выпуска отв, с, не более | 3 |
| расход отв через насадок-расппылитель, кг/с, не менее, для температурного диапазона эксплуатации: | |
| - от минус 10 до плюс 50oс; | 4,83 |
| - от минус 30 до плюс 50oс; | 5,13 |
| - от минус 50 до плюс 50oс; | 5,43 |
| максимальное рабочее давление, мпа | 3,5 |
| давление срабатывания предохранительного клапана | 4,0…4,9 |
| защищаемая площадь для пожаров классов а, в, м 2 , с высоты: | |
| от 2,5 до 4 м; | 26,4 |
| свыше 4 до 6 м | 30,2 |
| характеристики цепи элемента электропускового | |
| - безопасный ток проверки цепи, а, не более | 0,03 |
| - ток срабатывания, а, не менее: | 0,2 |
| - электрическое сопротивление, ом | 8...16 |
| ресурс срабатываний, раз, не менее | 10 |
