Назначение изделия
Область применения прибора: охрана зданий и сооружений (офисов, магазинов, банков, складских помещений, жилых домов, учреждений, предприятий) от несанкционированных проникновений и пожаров.
ППК предназначен для:
- контроля 20-ти зон охранной, пожарной, тревожной или технологической сигнализации,
- приема извещений от автоматических и ручных пассивных, активных (питающихся по шлейфу) и четырехпроводных пожарных или охранных извещателей, с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами,
- управления звуковыми и световыми оповещателями (ЗО и СО),
- приема команд и выдачи извещений по интерфейсу RS-485 на сетевой контроллер (пульты контроля и управления «С2000-КС»1), «С2000», «С2000М» либо компьютер с установленным ПО АРМ «Орион»),
- выдачи извещений «Пожар» и «Неисправность» на пульт пожарной части (ПЧ),
- выдачи тревожных извещений на пульт централизованного наблюдения (ПЦН),
- считывания кода ЭИ типа «Dallas Touch Memory» или иных, с выходным интерфейсом 1-Wire.
Прибор обеспечивает:
- взятие под охрану или снятие с охраны отдельных ШС или произвольных групп шлейфов, в зависимости от команд сетевого контроллера,
- дистанционное или локальное управление выходными реле,
- контроль на обрыв и короткое замыкание линий подключения оповещателей по выходам «реле 4» (К4), «реле 5» (К5),
- подключение резервного ввода электропитания к дополнительному входу,
- трансляцию кода ЭИ (кода хозоргана) сетевому контроллеру для централизованного управления разделами,
- отображения состояния раздела на внешнем двухцветном индикаторе.
Особенности

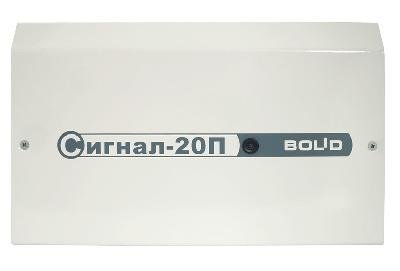

Выпускается в металлическом корпусе
| Количество шлейфов сигнализации | 20 | | | Потребляемый прибором ток в дежурном режиме, мА: | | |
| Ток нагрузки шлейфа, мА | до 3 | | |
| | |
| | | Диапазон рабочих температур, °С | -30…+50 | |
| типа «открытый коллектор» | 2 | | | Габаритные размеры, мм | 229х136х41 | |
| Напряжение питания DC, В | 10.2…28 | |
