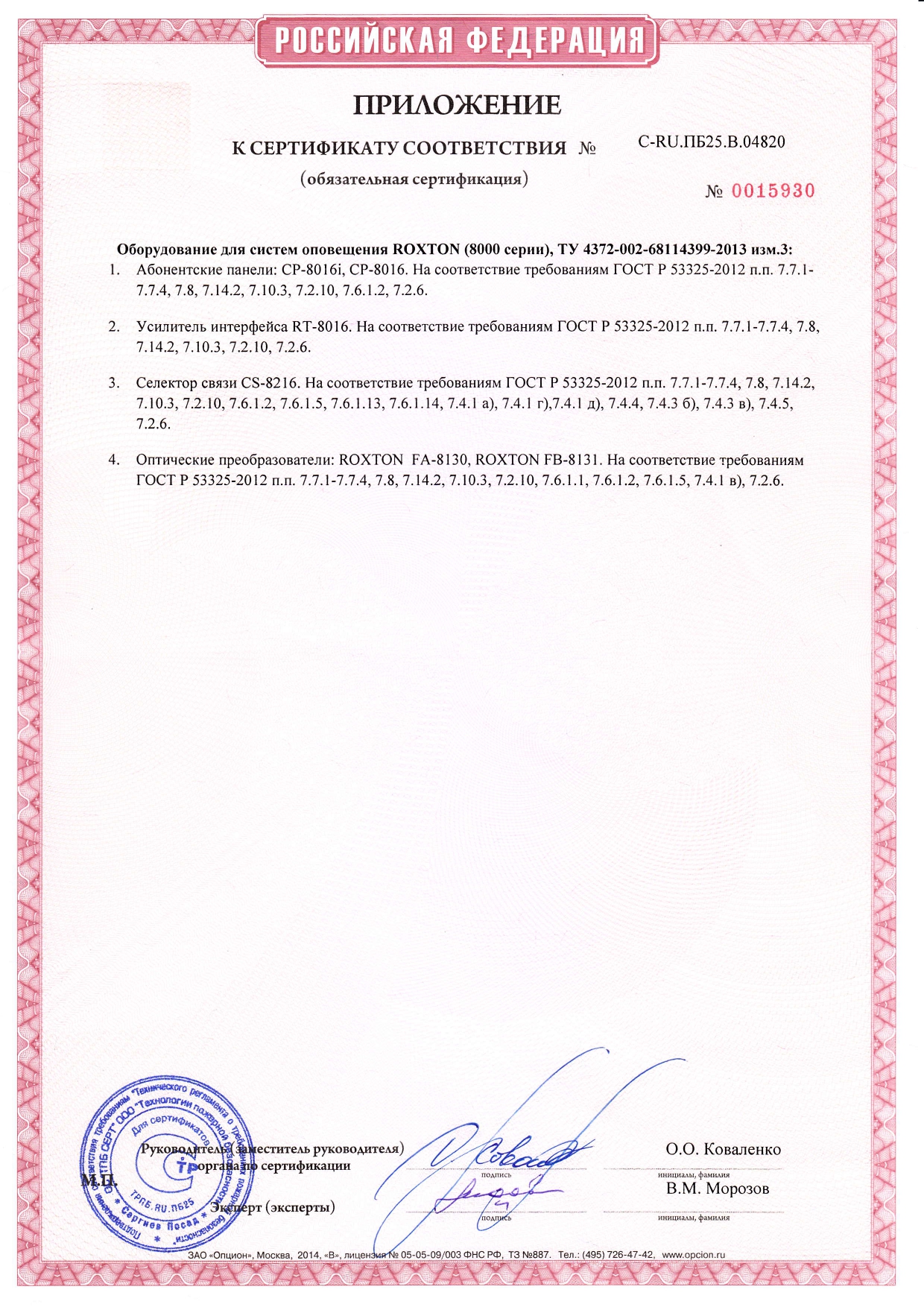

Комбинированный преобразователь ROXTON RP-8264 (далее моноблок) работает в составе цифро-аналоговой системы оповещения ROXTON-8000. Представляет собой блок 19” исполнения, совмещающий в себе функции многоприоритетного предварительного усилителя, 8-ми зонного селектора/коммутатора 4-х внешних усилителей мощности на 8 линий громкоговорителей, блока автоматического контроля линий громкоговорителей и зарядного устройства. Моноблок снабжен входами для подключения сигналов от пожарной станции, от систем централизованного оповещения (ЦСО) о чрезвычайных ситуациях (ГО и ЧС). Моноблок дистанционно управляется и контролируется дополнительными устройствами системы ROXTON-8000, в комбинации с которыми представляет собой особо эффективную систему оповещения. Комбинированный преобразователь ROXTON RP-8264 имеет пожарный сертификат и может использоваться в качестве технического средства СОУЭ, ЛСО, ОСО.
Основные функции:
- 8-ми зонная базовая конфигурация;
- расширение системы до 512 зон;
- до 5-ти приоритетов в локальном режиме;
- до 13-ти приоритетов в составе системы;
- работа в составе любой из 8-ми рабочих групп;
- централизованное полуавтоматическое управление;
- управление по цифровому протоколу RS-485;
- автоматическое включение от системы пожарной сигнализации;
- стыковка с сигналами ГО и ЧС;
- управление по 3-м звуковым каналам;
- автоматический контроль линий громкоговорителей;
- автоматический контроль линий питания;
- автоматический переход на аварийное питание от источника DC-24В или АКБ;
- подзарядка внешних аккумуляторных батарей (АКБ 24В);
- дистанционное управление от любых 9 периферийных устройств (микрофонных консолей RM-8064 (до 8), контроллеров PS-8208, аудио-процессоров AP-8264, разветвителя-адаптера RS-8108).
| частотный диапазон | 100 гц- 18 кгц |
| сигнал/шум | 105 дб |
| уровень сигнала на входах aux, em1, em2 | 0дб (0.75в)/10ком |
| количество контролируемых линий | 8 |
| напряжение контролируемой линии | не более 100 в |
| минимальный контролируемый импеданс линии | 10 ом |
| интервал проверок | от 1 до 24 ч |
| максимальное количество исполнительных устройств типа ra-8236 | 64 |
| интерфейс связи устройств | rs-485 |
| параметры интерфейса (бит данных/стоповый бит/четность) | 8/1/нет |
| напряжение питания основное/резервное | 220в ас, 50 гц/24b, dc |
| потребляемая мощность в дежурном режиме | 7в |
| температура функционирования | +100c~+350c |
| выходной сигнал | 100 в |
| уровень на микрофонном входе mic | 5 мв/470 ом |
| уровень сигнала на линейном выходе out | 0 дб (0,75в) |
| параметры реле | 100-250 в/5 а |
| максимальный контролируемый импеданс линии | 1600 ом |
| величина отклонения для регистрации неисправности линии | 25% |
| максимальное количество управляющих систем типа rm-8064 и/или ps-8208 | 9 |
| скорость обмена данными | 200000 бод |
| число, параметры звуковых каналов | 3 (балансные, +6 дб) |
| потребляемая мощность | 14 вт |
| количество/мощность/напряжение внешних усилителей мощности | до 4-х, 500 вт/100 в |
| относительная влажность | не более 90 % |
