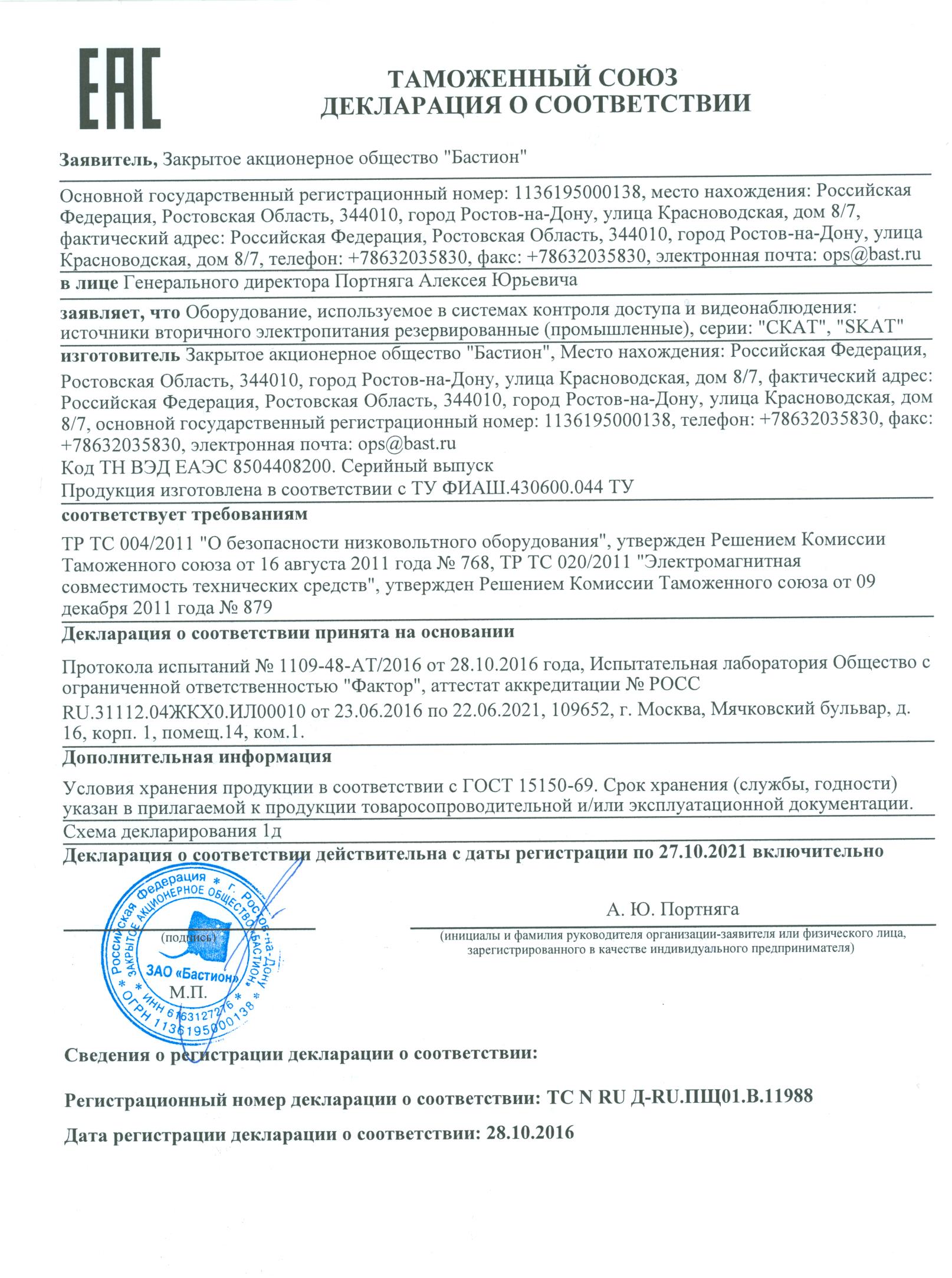

Сертификаты
Документация
Отзывы
Доставка
Назначение

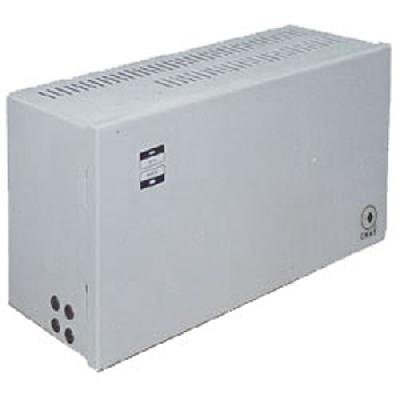

Изделие представляет собой устройство для заряда АКБ, размещенное в металлическом корпусе, состоящем из днища и крышки.На днище корпуса расположена печатная плата и клеммная колодка «СЕТЬ» со встроенным сетевым предохранителем.
На плате устройства размещены
- светодиодные индикаторы «СЕТЬ» (белый), «АКБ» (оранжевый) и «ВЫХОД» (зеленый), сигнализирующие о режимах работы устройства и состоянии его входов и выходов;
- клеммная колодка «ВЫХОД 1» для подключения источников вторичного электропитания резервированных (ИВЭПР) типа СКАТ (см. рисунки 2 и 3);
- клеммная колодка «ВЫХОД 2» для подключения дополнительной нагрузки;
- клеммы АКБ для подключения аккумуляторной батареи с помощью перемычек АКБ (входят в комплект поставки);
- колодки выходных информационных контактов «СЕТЬ», «АКБ» и «ВЫХОД».
В нижней части днища корпуса размещаются АКБ (в комплект поставки не входят). На крышке корпуса имеется полупрозрачное пластиковое окно для индикации.
Характеристики
| Напряжение питания от сети переменного тока | 170…250 |
| Защита от короткого замыкания | Есть |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 21…22 |
| Выходное напряжение, В при питании от сети переменного тока | 20.0…27.8 |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 30 |
Напряжение питания, В
140 ВА
Производитель
Бастион
Тип оборудования
Резервные источники питания
Диагностические выходы
тип СК: Наличие сети, Состояние АКБ, Нагрузка
Диапазон рабочих температур, °С
-10…+40
Габаритные размеры, мм
425 × 395 × 155
Количество аккумуляторов, шт
2
Световая индикация
Наличие сети, Нагрузка
Тип используемого аккумулятора
12 В 17 Ач или 12 В 26 Ач
Тип устройства
Источник вторичного электропитания резервный
Ток заряда аккумуляторной батареи, А
3.4…3.6
Защита аккумулятора от глубокого разряда
Есть
Защита от короткого замыкания
Есть
