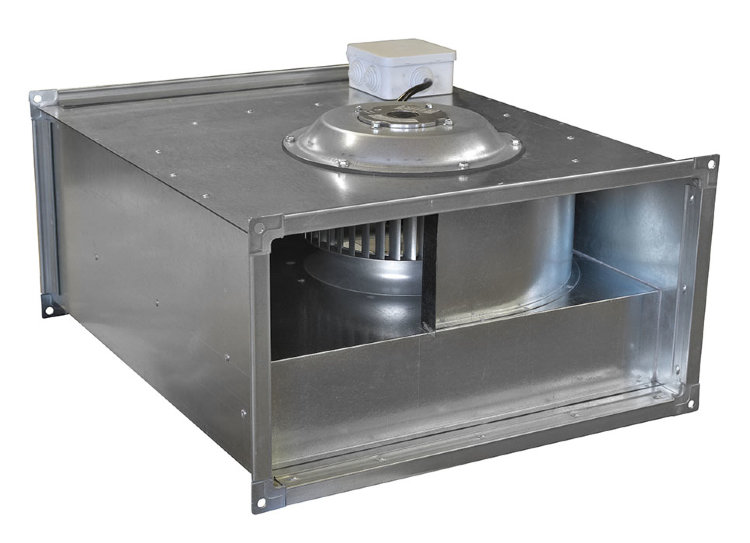

Назначение
- Компактная конструкция
- Лопатки, загнутые вперед
- Корпус из оцинкованной стали
- Установка в любом положении
- Однофазные и трехфазные асинхронные электродвигатели с внешним ротором
- Биметаллическая защита двигателя
- Возможность регулировки скорости
Возможно изготовление вентиляторов VCP в двух комплектациях, в зависимости от требуемых аэродинамических характеристик:
- мотор-колесо REP (производство Германия);
- мотор-колесо GQ (производство Китай).
Габаритные и присоединительные размеры (мм)
| Модель | L | L1 | Н | Н1 | Н2 | C |
| VCP 40-20 | 400 | 440 | 200 | 240 | 274 | 590 |
| VCP 50-25 | 500 | 540 | 250 | 290 | 323 | 618 |
| VCP 50-30 | 500 | 540 | 300 | 340 | 373 | 642 |
| VCP 60-30 | 600 | 640 | 300 | 340 | 374 | 662 |
| VCP 60-35 | 600 | 640 | 350 | 390 | 423 | 722 |
| VCP 70-40 | 700 | 740 | 400 | 440 | 474 | 867 |
| VCP 80-50 | 800 | 840 | 500 | 540 | 573 | 957 |
| VCP 100-50 | 1000 | 1040 | 500 | 540 | 573 | 1107 |
| Модель | Напряжение/частота, В/50Гц | Числофаз | Потребляемая мощность, кВт | Ток, А | Частота вращения,об/мин | Масса, кг | Регулятор скорости | Схема подключения |
| VCP 40-20/20-GQ/4Е | 220 | 1 | 0,33 | 1,52 | 1500 | 12,9 | СРМ-500W | Схема №1 |
| VCP 40-20/20-REP/4Е | 220 | 1 | 0,29 | 1,45 | 1500 | 12,3 | СРМ-500W | Схема №5 |
| VCP 40-20/20-GQ/4D | 380 | 3 | 0,33 | 0,63 | 1500 | 12,9 | 132 F0017 | Схема №3 |
| VCP 40-20/20-REP/4D | 380 | 3 | 0,31 | 0,51 | 1500 | 12,0 | 132 F0017 | Схема №4 |
| VCP 50-25/22-GQ/4Е | 220 | 1 | 0,51 | 2,3 | 1500 | 18,1 | СРМ-800W | Схема №1 |
| VCP 50-25/22-REP/4Е | 220 | 1 | 0,51 | 2,3 | 1500 | 17,25 | СРМ-800W | Схема №5 |
| VCP 50-25/22-GQ/4D | 380 | 3 | 0,49 | 0,82 | 1500 | 18,15 | 132 F0018 | Схема №4 |
| VCP 50-25/22-REP/4D | 380 | 3 | 0,56 | 0,95 | 1500 | 17,26 | 132 F0018 | Схема №4 |
| VCP 50-25/22-GQ/6D | 380 | 3 | 0,3 | 0,81 | 1000 | 18 | 132 F0017 | Схема №4 |
| VCP 50-25/22-REP/6D | 380 | 3 | 0,2 | 0,45 | 1000 | 16,25 | 132 F0017 | Схема №4 |
| VCP 50-30/25-GQ/4Е | 220 | 1 | 0,9 | 4,1 | 1500 | 19,5 | СРМ-1000W | Схема №2 |
| VCP 50-30/25-REP/4Е | 220 | 1 | 0,78 | 3,4 | 1500 | 22,25 | СРМ-1000W | Схема №5 |
| VCP 50-30/25-GQ/4D | 380 | 3 | 0,87 | 1,8 | 1500 | 23,65 | 132 F0020 | Схема №4 |
| VCP 50-30/25-REP/4D | 380 | 3 | 0,93 | 1,9 | 1500 | 22,25 | 132 F0020 | Схема №4 |
| VCP 50-30/25-GQ/6Е | 220 | 1 | 0,32 | 1,6 | 1000 | 23,35 | СРМ-500W | Схема №1 |
| VCP 50-30/25-GQ/6D | 380 | 3 | 0,32 | 0,81 | 1000 | 23,25 | 132 F0017 | Схема №4 |
| VCP 50-30/25-REP/6D | 380 | 3 | 0,35 | 0,74 | 1000 | 19,25 | 132 F0017 | Схема №4 |
| VCP 60-30/28-GQ/4Е | 220 | 1 | 1,6 | 7,3 | 1500 | 31,7 | Трансформа-торный регулятор | Схема №2 |
| VCP 60-30/28-REP/4Е | 220 | 1 | 1,15 | 5,1 | 1500 | 25,1 | Трансформа-торный регулятор | Схема №5 |
| VCP 60-30/28-GQ/4D | 380 | 3 | 1,7 | 3,2 | 1500 | 31,8 | 132 F0022 | Схема №4 |
| VCP 60-30/28-REP/4D | 380 | 3 | 1,5 | 2,6 | 1500 | 30,3 | 132 F0022 | Схема №4 |
| VCP 60-30/28-GQ/6Е | 220 | 1 | 0,45 | 2,2 | 1000 | 31,35 | СРМ-500W | Схема №2 |
| VCP 60-30/28-GQ/6D | 380 | 3 | 0,45 | 0,85 | 1000 | 31,4 | 132 F0018 | Схема №4 |
| VCP 60-30/28-REP/6D | 380 | 3 | 0,37 | 0,75 | 1000 | 22,4 | 132 F0017 | Схема №4 |
| VCP 60-35/31-GQ/4E | 220 | 1 | 2,25 | 10,0 | 1500 | 34 | Трансформа-торный регулятор | Схема №2 |
| VCP 60-35/31-GQ/4D | 380 | 3 | 2,2 | 4,0 | 1500 | 38,2 | 132 F0022 | Схема №4 |
| VCP 60-35/31-REP/4D | 380 | 3 | 2,5 | 4,1 | 1500 | 34,55 | 132 F0024 | Схема №4 |
| VCP 60-35/31-GQ/6Е | 220 | 1 | 0,72 | 3,6 | 1000 | 33,65 | СРМ-800W | Схема №2 |
| VCP 60-35/31-GQ/6D | 380 | 3 | 0,78 | 1,5 | 1000 | 34,1 | 132 F0020 | Схема №4 |
| VCP 60-35/31-REP/6D | 380 | 3 | 0,9 | 1,8 | 750 | 30,05 | 132 F0020 | Схема №4 |
| VCP 70-40/35-GQ/4D | 380 | 3 | 3,5 | 5,9 | 1500 | 50 | 132 F0026 | Схема №4 |
| VCP 70-40/35-REP/4D | 380 | 3 | 3,7 | 6,0 | 1500 | 57,6 | 132 F0026 | Схема №4 |
| VCP 70-40/35-GQ/6D | 380 | 3 | 1,15 | 2,3 | 1000 | 45,75 | 132 F0020 | Схема №4 |
| VCP 70-40/35-REP/6D | 380 | 3 | 1,1 | 2 | 1000 | 40,0 | 132 F0020 | Схема №4 |
| VCP 80-50/40-GQ/4D | 380 | 3 | 4,8 | 8,0 | 1500 | 80,8 | 132 F0028 | Схема №4 |
| VCP 80-50/40-REP/4D | 380 | 3 | 5,5 | 8,9 | 1500 | 83,3 | 132 F0028 | Схема №4 |
| VCP 80-50/40-GQ/6D | 380 | 3 | 2,8 | 4,85 | 1000 | 74,1 | 132 F0024 | Схема №4 |
| VCP 80-50/40-REP/6D | 380 | 3 | 2,7 | 4,9 | 1000 | 73,9 | 132 F0024 | Схема №4 |
| VCP 80-50/40-GQ/8D | 380 | 3 | 1,7 | 3,7 | 750 | 73,8 | 132 F0022 | Схема №4 |
| VCP 80-50/40-REP/8D | 380 | 3 | 0,87 | 1,65 | 750 | 59,4 | 132 F0020 | Схема №4 |
| VCP 100-50/45-GQ/6D | 380 | 3 | 3,5 | 6,0 | 1000 | 90,4 | 132 F0026 | Схема №4 |
| VCP 100-50/45-REP/6D | 380 | 3 | 3,75 | 6,8 | 1000 | 95,0 | 132 F0026 | Схема №4 |
| VCP 100-50/45-GQ/8D | 380 | 3 | 2,0 | 4,1 | 750 | 90,2 | 132 F0022 | Схема №4 |
| VCP 100-50/45-REP/8D | 380 | 3 | 1,85 | 3,8 | 750 | 88,5 | 132 F0022 | Схема №4 |
Характеристики
Степень защиты
IP54
