Назначение

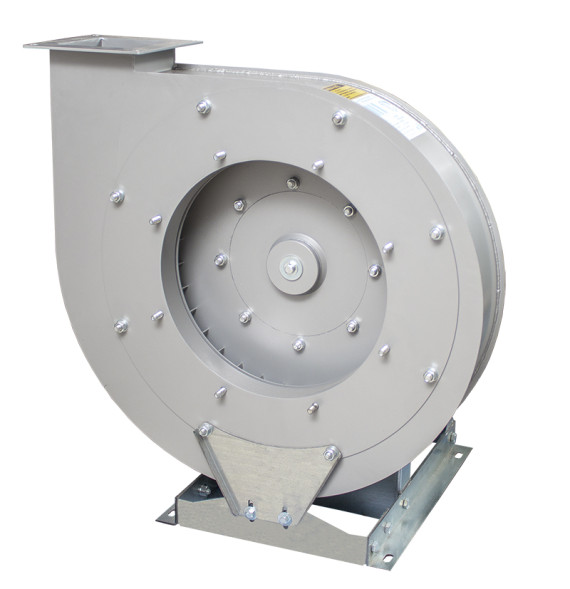

вентиляторы высокого давления вр 200-20
- Вентилятор высокого давления одностороннего всасывания
- 32 лопатки, загнутые вперед
- Типоразмерный ряд по R20
- Конструктивная схема (исполнение) 1, 3 и 5 по ГОСТ 5976-90
- Климатическое исполнения - умеренное 2-й и 3-й категории по ГОСТ 15150
Исполнение вентиляторов
- общего назначения (О) - исп. 1, 3, 5;
- теплостойкие (Ж2) - исп. 1, 3, 5;
- коррозионностойкие (К1) - исп. 1, 3, 5;
- коррозионностойкие, теплостойкие (К1Ж2) - исп. 1, 3, 5.
Все вентиляторы во взрывозащищенном исполнении комплектуются взрывозащищенными электродвигателями с маркировкой взрывозащиты 1Ех d llВ Т4.
| Исполнение | Материал | Условное обозначение | Температура перемещаемой среды, С | Группы взрывоопасной среды | Классы взрывоопасных зон помещения | Маркировка взрывозащиты | Назначение |
| Общего назначения | Оцинкованная сталь/ Углеродистая сталь со специальным покрытием | О | -40 … +80 | - | - | - | Для перемещения воздуха и других газопаровоздушных сред, не вызывающих ускоренной коррозии оцинкованной стали с содержанием пыли и др. твердых веществ не более 0,1 г/м3. |
| Теплостойкие | Ж2 | -40 … +200 | - | - | |||
| Коррозионностойкие | Нержавеющая сталь* | К1 | -40 … +80 | - | - | - | Для перемещения агрессивных невзрывоопасных воздушных смесей, не вызывающих ускоренной коррозии нержавеющей стали, с содержанием пыли и других твердых примесей не более 0,1 г/м3 волокнистых материалов. |
| Коррозионностойкие теплостойкие | Нержавеющая сталь* | К1Ж2 | -40 … +200 | - | - | - |
