Назначение
Заслонки воздушные общего назначения предназначены для регулирования количества воздуха и невзрывоопасных воздушных смесей, не содержащих липких веществ и волокнистых материалов.
Применяются заслонки в системах вентиляции, кондиционирования воздуха и воздушного отопления с рабочим давлением до 1500 Па.
Характеристики

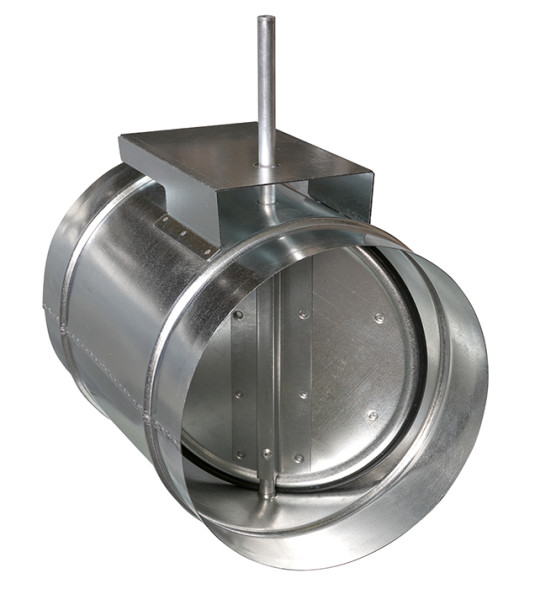

Габаритные и присоединительные размеры (мм) заслонок с площадкой под электропривод АЗД122м-ЭП, АЗД122-ЭП, АЗД134-ЭП круглого сечения
| Обозначение | D | C | Обозначение | D | C |
| АЗД-100-ЭП | 100 | 250 | АЗД-355-ЭП | 355 | 250 |
| АЗД-125-ЭП | 125 | АЗД-400-ЭП | 400 | 300 | |
| АЗД-140-ЭП | 140 | АЗД-450-ЭП | 450 | ||
| АЗД-160-ЭП | 160 | АЗД-500-ЭП | 500 | ||
| АЗД-180-ЭП | 180 | АЗД-560-ЭП | 560 | ||
| АЗД-200-ЭП | 200 | 250 | АЗД-630-ЭП | 630 | 350 |
| АЗД-225-ЭП | 225 | АЗД-710-ЭП | 710 | ||
| АЗД-250-ЭП | 250 | АЗД-800-ЭП | 800 | ||
| АЗД-280-ЭП | 280 | АЗД-900-ЭП | 900 | ||
| АЗД-315-ЭП | 315 | АЗД-1000-ЭП | 1000 |
Пример обозначения:
Заслонка оц. АЗД-122-D630-ЭПгде: АЗД-122 – заслонка воздушная унифицированная общего назначения из оцинкованной стали;
D630 - типоразмер (по внутреннему диаметру), мм;
ЭП - с площадкой под электропривод. Заслонка оц. АЗД-122м-D125-ЭП
где: АЗД-122м – заслонка воздушная унифицированная общего назначения из оцинкованной стали с резиновым уплотнителем;
D125 - типоразмер (по внутреннему диаметру), мм;
ЭП - с площадкой под электропривод.
Заслонка ч.м. АЗД-134-D630-ЭП
где: АЗД-134 – заслонка воздушная унифицированная общего назначения из углеродистой стали;
D630 - типоразмер (по внутреннему диаметру), мм;
ЭП - с площадкой под электропривод. Заслонка оц. АЗД-122-D630(М-Iк/220)
где: АЗД-122 – заслонка воздушная унифицированная общего назначения из оцинкованной стали;
D630(M-Iк/220):
630 – типоразмер (по внутреннему диаметру), мм;
М - тип привода (М - электромеханический привод с возвратной пружиной;
Р - электрический реверсивный привод);
Iк – обозначение производителя привода (Iк – РОВЕН);
220 – напряжение питания привода, В.
Внимание! Завод-изготовитель постоянно совершенствует свою продукцию и оставляет за собой право на внесение изменений в технические характеристики, цвета, цены, комплектации и т.п., представленные на данном сайте, без предварительного уведомления. Обращаем Ваше внимание на то, что все представленные на сайте изображения и информация, касающаяся комплектаций, технических характеристик, цветовых сочетаний, а также стоимости носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Гражданского кодекса Российской Федерации. Для получения подробной информации о продукции, пожалуйста, обращайтесь к менеджерам компании.
